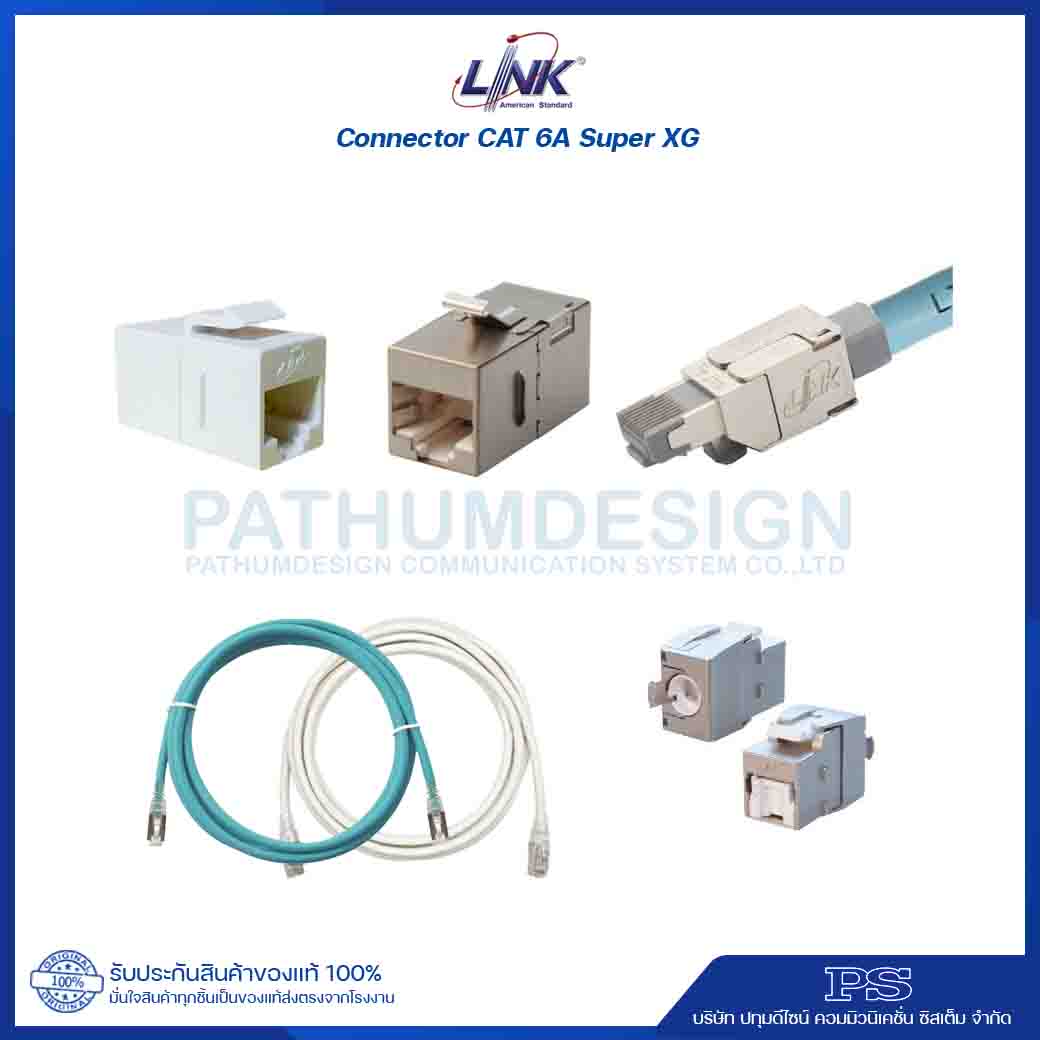

Connector CAT 6A, Super XG

Connector CAT 6A , Super XG LINK
CAT 6A Unshield Connectors

P/N	Pictures	Description	Price
US-1026A		CAT 6A UTP Super-S Series RJ45 Jack, Free Direction	262.15.-
US-1022TFAS		CAT 6A RJ45 Modular JACK, Superslin Tool Free, Auto Shutter ตัวเมียออโต้ชัตเตอร์	262.15.-

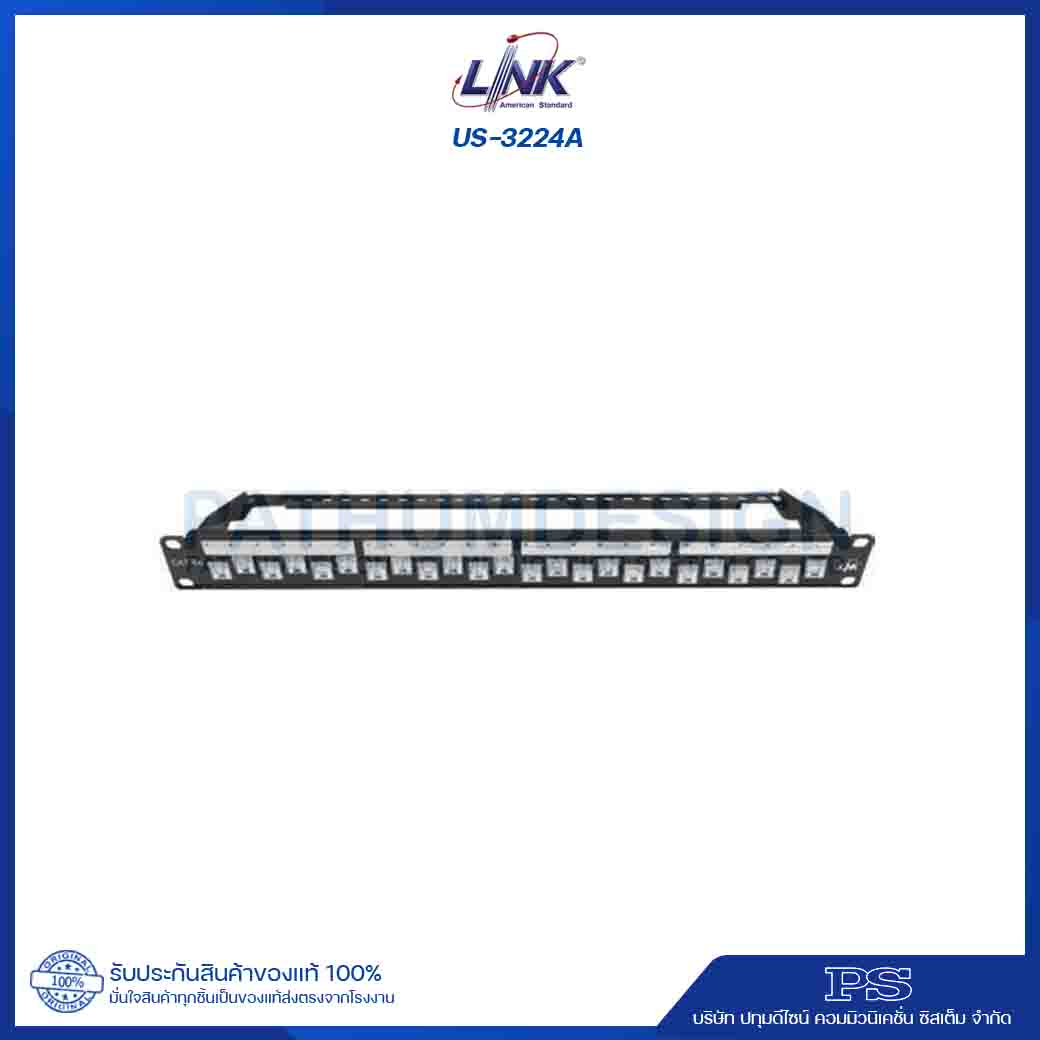

US-3224A		CAT 6A Patch Panel 24 Port, Auto Shutter w/Cable Management	7,650.50.-
US-3226A		CAT 6A iUTP Patch Panel 24 Port w/Cable Management	6,591.20.-

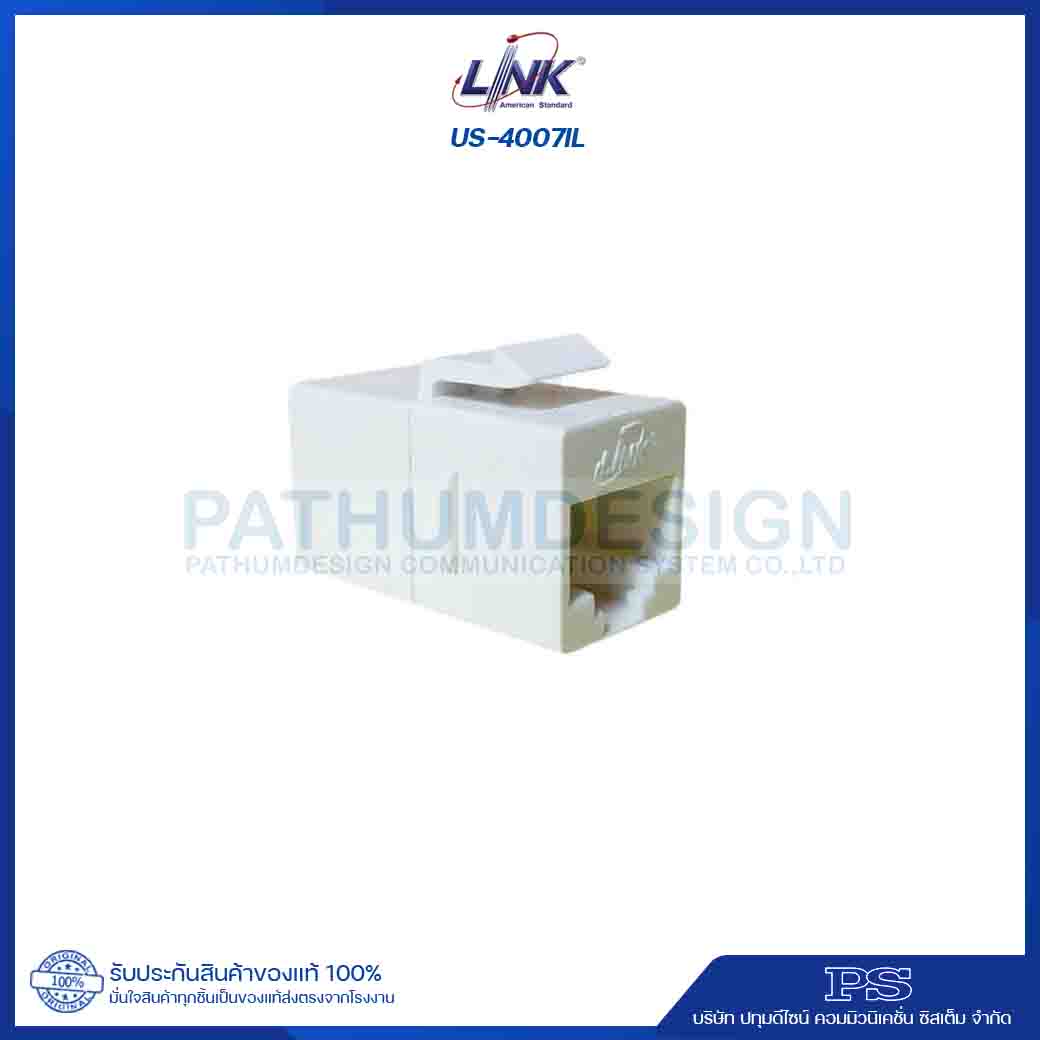

US-4007IL		CAT 6A in-Line COUPLER, usable for Patch Panel ตัวต่อสายตัวเมีย 2 ด้าน	317.79.-

CAT 6A Shield Connectors

P/N	Pictures	Description	Price

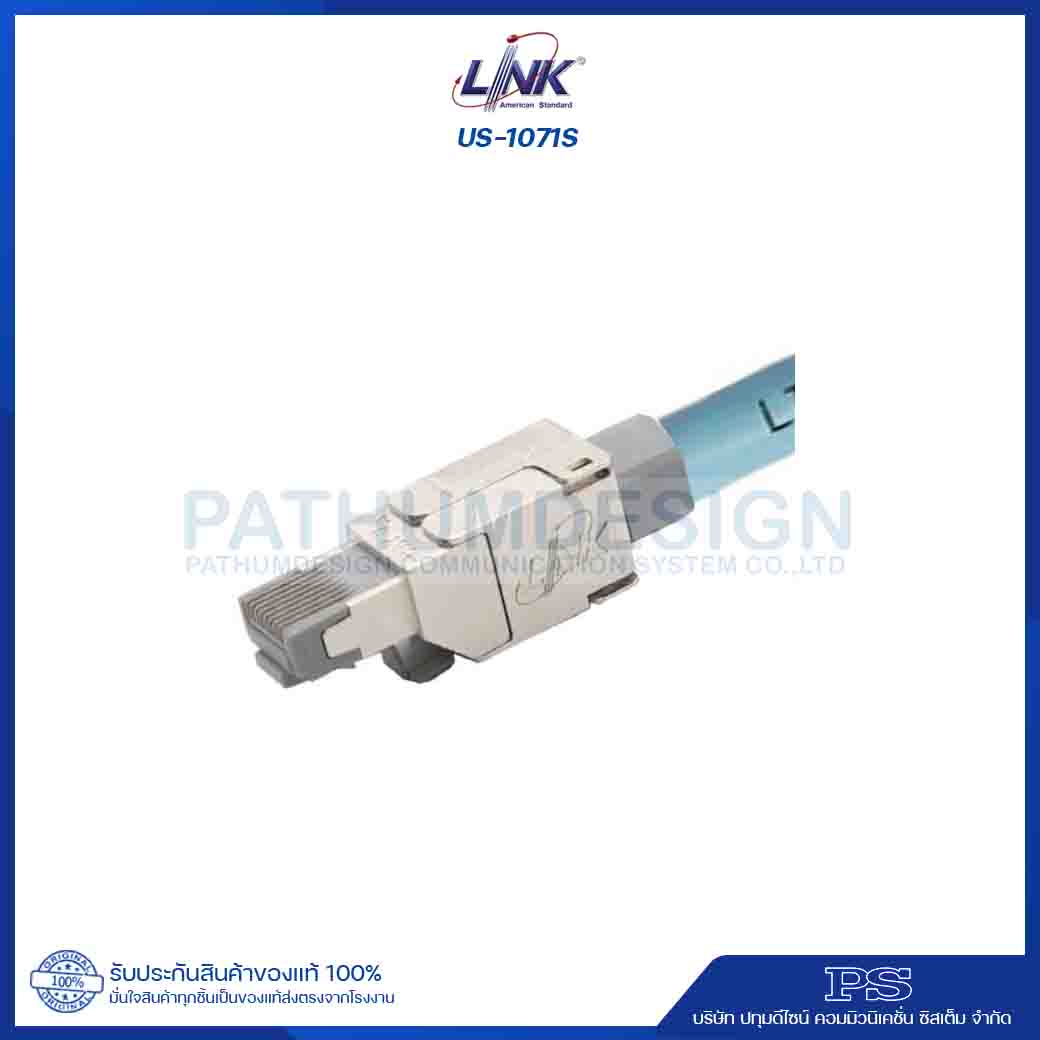

US-1071S		Shield CAT 6A RJ45 Modular PLUG ตัวผู้ Field Terminated	306.02.-

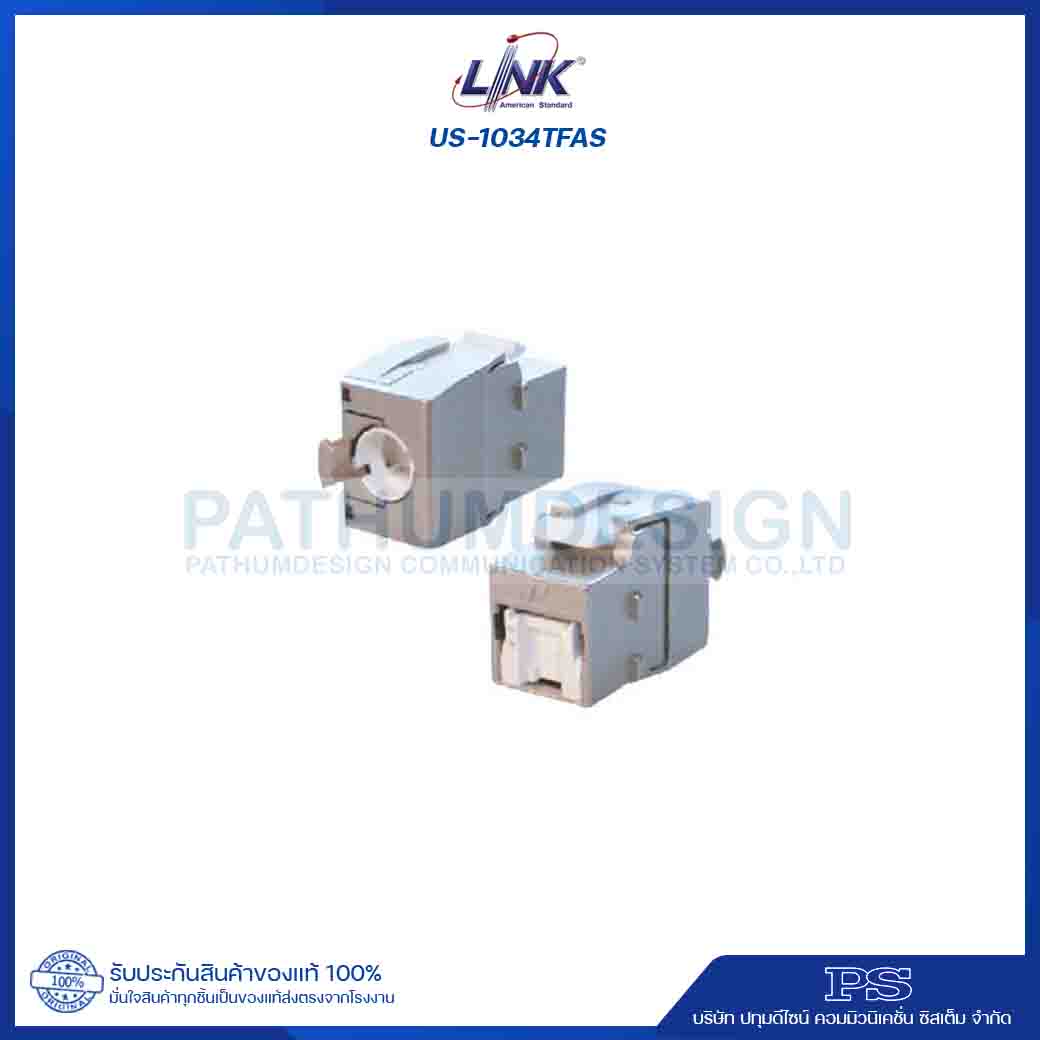

US-1034TFAS		Shield CAT 6A RJ45 Modular Jack, Super Slim, Tool Free, Auto Shutter ตัวเมียรุ่น ชิลด์มีชัตเตอร์	306.02.-

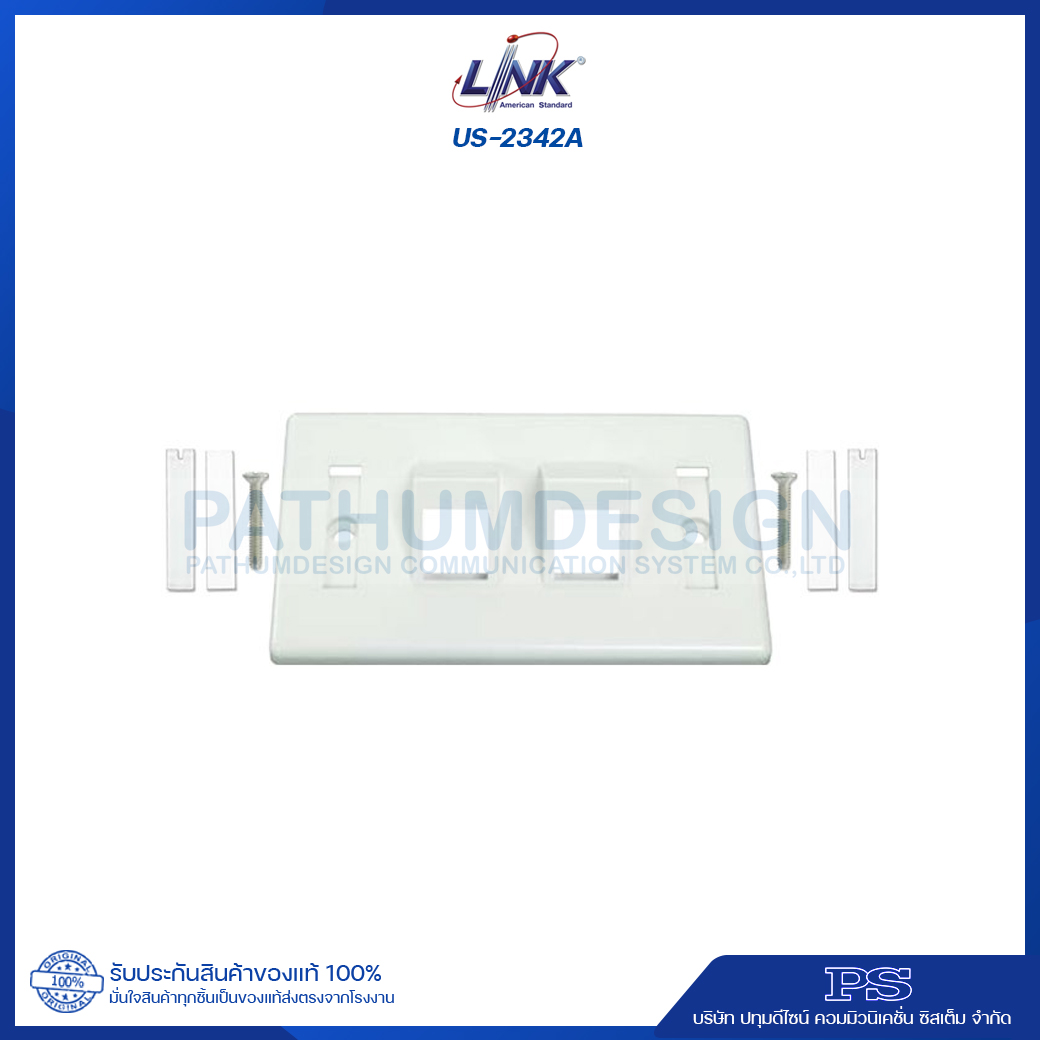

US-2342A		ANGLE FACE PLATE 2 PORT, w/Label หน้ากาก Angle 45 องศา	64.20.-

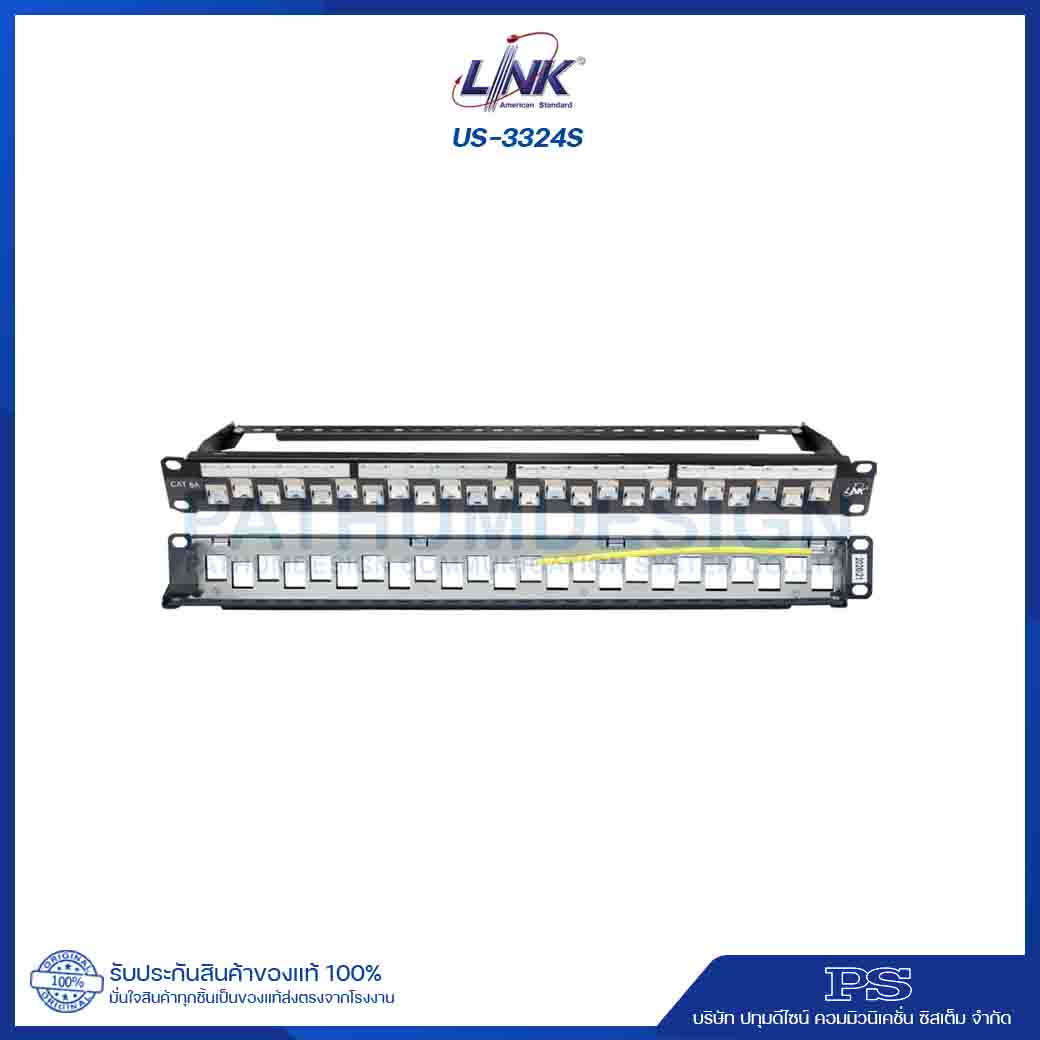

US-3324S		Shield CAT 6A PATCH PANEL 24 Port, Auto Shutter w/Cable Management แผงแบบเรียบดั้งเดิม	7,768.20.-

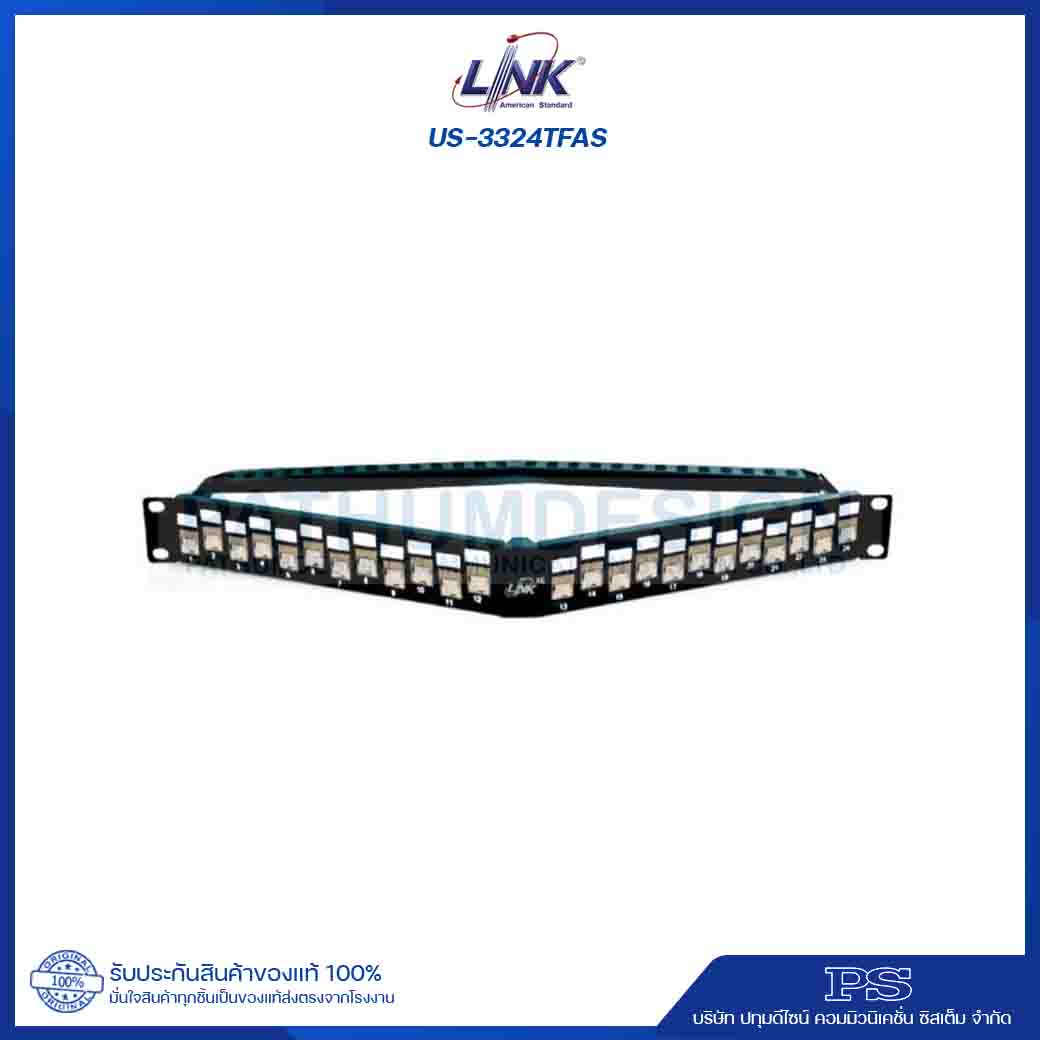

US-3324TFAS		Shield CAT 6A ANGLE PATCH PANEL 24 PORT, Auto Shutter Jack แผง Angle  แบบตัวเมียมีชัตเตอร์	9,062.90.-

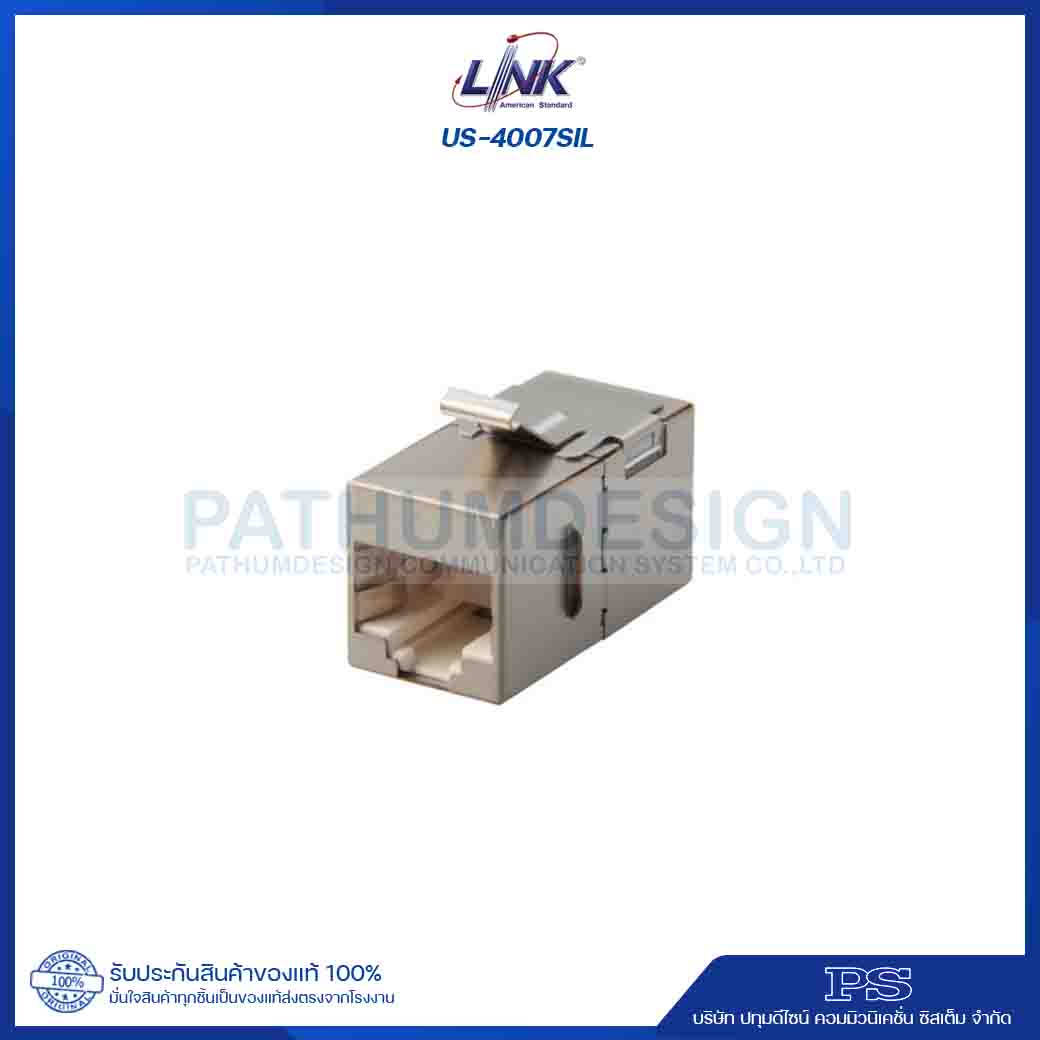

US-4007SIL		Shield CAT 6A In-Line Coupler ตัวต่อสายชิลด์ตัวเมีย 2 ด้าน	2,94.25.-

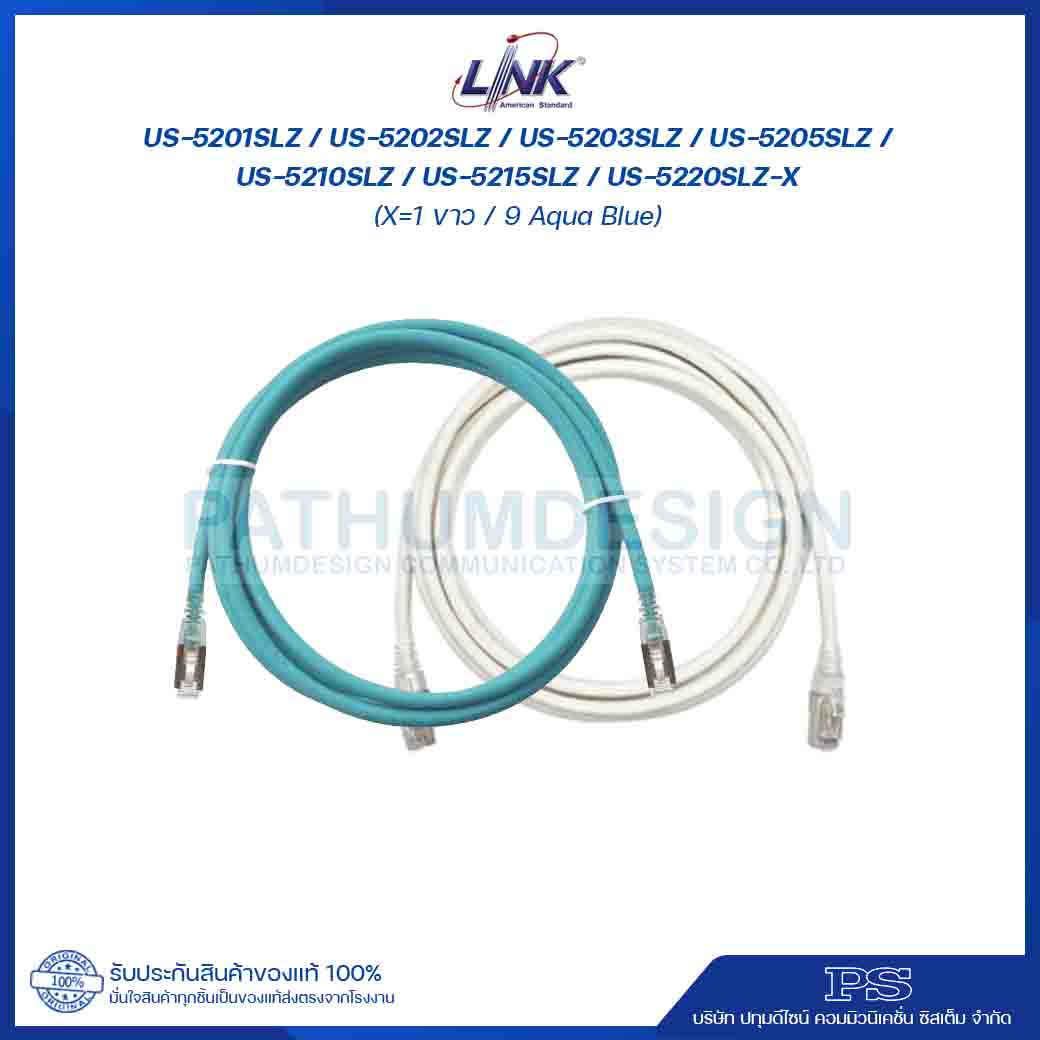

US-5201SLZ-X		Shield CAT 6A RJ45 - RJ45 PATCH CORD 1 M., XG, LSZH [X=1ขาว/9 Aqua Blue]	171.20.-
US-5202SLZ-X		Shield CAT 6A RJ45 - RJ45 PATCH CORD 2 M., XG LSZH [X=1ขาว/9 Aqua Blue]	214.-
US-5203SLZ-X		Shield CAT 6A RJ45 - RJ45 PATCH CORD 3 M., XG LSZH [X=1ขาว/9 Aqua Blue]	256.80.-
US-5205SLZ-X		Shield CAT 6A RJ45 - RJ45 PATCH CORD 5 M., XG LSZH [X=1ขาว/9 Aqua Blue]	353.10.-
US-5210SLZ-X		Shield CAT 6A RJ45 - RJ45 PATCH CORD 5 M., XG LSZH [X=1ขาว/9 Aqua Blue]	588.50.-
US-5215SLZ-X		Shield CAT 6A RJ45 - RJ45 PATCH CORD 15 M., XG LSZH [X=1ขาว/9 Aqua Blue]	823.90.-
US-5220SLZ-X		Shield CAT 6A RJ45 - RJ45 PATCH CORD 20 M., XG LSZH [X=1ขาว/9 Aqua Blue]	1,059.30.-

สิ่งที่ควรพิจารณาเมื่อเลือกใช้สาย CAT 6A

1. ไม่ควรมัดสาย CAT 6A ด้วย Cable Tie เพราะสาย CAT 6A เป็นสายที่เปราะบางถ้าใช้ Cable Tie จะมีผลต่อค่าการลดทอนของสัญญาณได้ (Attenuation) ดังนั้นเพื่อให้ประสิทธิภาพดี ควรทำสายให้วงกว้าง ๆ หรือทำเป็นห่วงคล้องสายไว้ก็ได้ (Hook-any-loop)
2. Packaged รูปแบบของบรรจุภัณฑ์ของ CAT 6A จะเป็น Roll ซึ่งมีความแตกต่างกับ CAT 5E และ CAT 6 ที่จะเป็นแบบ Pull Box ดังนั้นผู้ใช้งานจะต้องวางแผนทั้งเรื่องการติดตั้ง การจัดเก็บ และการขนส่งด้วย
3. เรื่องน้ำหนัก เนื่องจากสายมีขนาดที่ใหญ่ขึ้นทำให้มีน้ำหนักที่มากขึ้นกว่าสาย CAT 5E หรือ CAT 6 ดังนั้นจึงควรเลือกจำนวนสายให้เหมาะสมกสับ Cable Tray โดยจำนวนสายที่มากที่สุดจะไม่เกิน 50 เส้น และเมื่อต้องนำสายหลายจาดมาใส่ใน Cable Tray ควรเอาสาย CAT 6A mี่มีขนาดใหญ่ไว้ล่างสุด และสายขนาดเล็กไว้ด้านบนเพราะจะได้ไม่มีปัญหาเรื่องน้ำหนักสายกดทับสายเส้นเล็ก
4. จะต้องมีรัศมีการโค้งงอที่มากกว่าปกติ ตามมาตรฐานจะมีรัศมีการโค้งงอได้มากที่สุดคือ 4 เท่าของเส้นผ่านศูนย์กลางสาย
ดังนั้นสายยิ่งมีขนาดโต วงของการโค้งงอก็จะใหญ่ ดงนั้ควรคำนวณเรื่องพื้ันที่ด้วย
5. ต้องทดสอบมากกว่าปกติทั่วไป เนื่องจากสายจะรองรับความถี่ได้ถึง 500MHz ซึ่งสัญญาณที่มีความถี่ตั้งแต่ 300MHz จะมีการรบกวนข้ามสายสัญญาณ (Alien Crosstalk : AXT) (CAT 5E - 100 MHz, CAT 6= 250 MHz) ดังนั้นเมื่อต้องรับงานทดสอบจึงต้องเผื่อทั้งเรื่องเวลาและงบประมาณด้วย
